Salut! En tant que fournisseur de transformateurs monophasés montés sur socle, on me pose souvent des questions sur l'impédance de court-circuit de ces transformateurs. J'ai donc pensé m'asseoir et écrire ce blog pour expliquer de quoi il s'agit, pourquoi cela est important et comment cela affecte les performances de notreTransformateur monophasé à montage sur socle.
Qu'est-ce que l'impédance de court-circuit ?
Commençons par les bases. L'impédance de court - circuit, souvent notée (Z_{sc}), est une mesure de l'opposition qu'un transformateur offre au flux de courant de court - circuit. Lorsqu'un court - circuit se produit dans un système électrique, une grande quantité de courant tente de circuler à travers le transformateur. L'impédance de court-circuit limite ce courant.
Pensez-y comme à un embouteillage sur une route. L'impédance de court - circuit est comme la partie étroite de la route qui restreint la circulation des voitures (courant). Elle est exprimée en pourcentage de la tension nominale du transformateur. Par exemple, si un transformateur a une impédance de court - circuit de 5 %, cela signifie que lorsqu'un court - circuit se produit, la chute de tension aux bornes du transformateur due à l'impédance est de 5 % de la tension nominale.
Comment est-il mesuré ?
Mesurer l'impédance de court - circuit est un peu technique, mais je vais la décomposer pour vous. Tout d'abord, nous court-circuitons l'enroulement secondaire du transformateur. Ensuite, nous appliquons une tension réduite à l’enroulement primaire. Cette tension est ajustée jusqu'à ce que le courant circulant dans les enroulements atteigne le courant nominal du transformateur.
Le rapport entre la tension appliquée et la tension nominale, multiplié par 100, nous donne l'impédance de court - circuit en pourcentage. C'est un test crucial que nous effectuons sur tous nosTransformateur de puissance monté sur socle monophasépour s’assurer qu’ils répondent aux normes requises.
Pourquoi l'impédance de court-circuit est-elle importante ?
1. Protection du transformateur
L'impédance de court-circuit protège le transformateur des dommages lors d'un événement de court-circuit. S'il n'y avait pas d'impédance, le courant de court-circuit serait extrêmement élevé, ce qui pourrait provoquer une surchauffe et des contraintes mécaniques sur les enroulements et autres composants du transformateur. Cela pourrait conduire à une panne complète du transformateur.
2. Stabilité du système
Il joue également un rôle essentiel dans la stabilité de l’ensemble du système électrique. Un transformateur avec la bonne impédance de court-circuit aide à contrôler le courant de court-circuit dans le système. Ceci est important car un courant de court-circuit excessif peut provoquer des chutes de tension, ce qui peut affecter les performances des autres équipements électriques connectés au système.
3. Coordination avec les dispositifs de protection
L'impédance de court-circuit est utilisée pour coordonner le fonctionnement des dispositifs de protection tels que les disjoncteurs et les fusibles. Ces appareils sont conçus pour se déclencher lorsque le courant de court-circuit dépasse un certain niveau. L'impédance de court-circuit du transformateur aide à déterminer ce niveau avec précision.
Facteurs affectant l'impédance de court-circuit
1. Conception d'enroulement
La façon dont les enroulements sont conçus dans le transformateur a un impact significatif sur l'impédance de court-circuit. Le nombre de tours, la section transversale des conducteurs et la disposition des enroulements jouent tous un rôle. Par exemple, si les enroulements sont rapprochés, le flux de fuite est réduit, ce qui réduit l'impédance de court-circuit.
2. Conception de base
Le noyau du transformateur affecte également l'impédance de court-circuit. Le type de matériau du noyau, sa forme et sa taille peuvent influencer les propriétés magnétiques du transformateur. Un noyau à haute perméabilité magnétique peut réduire le flux de fuite et donc l'impédance de court-circuit.
3. Évaluation du transformateur

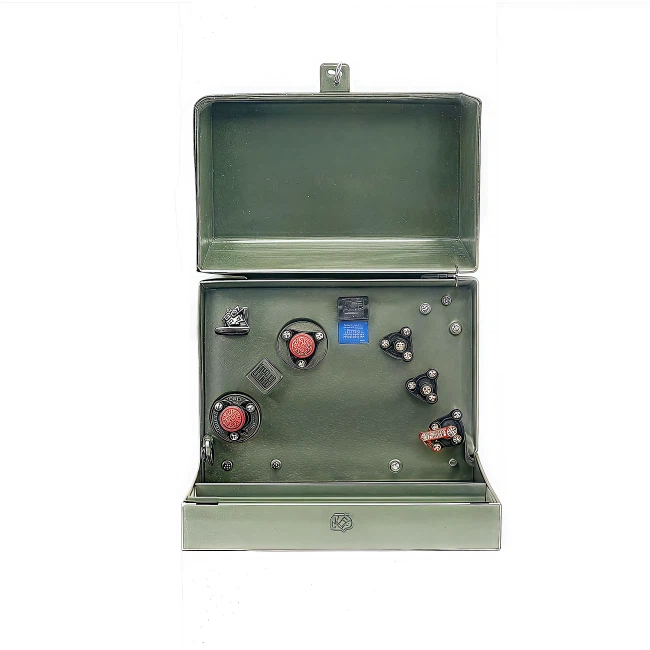

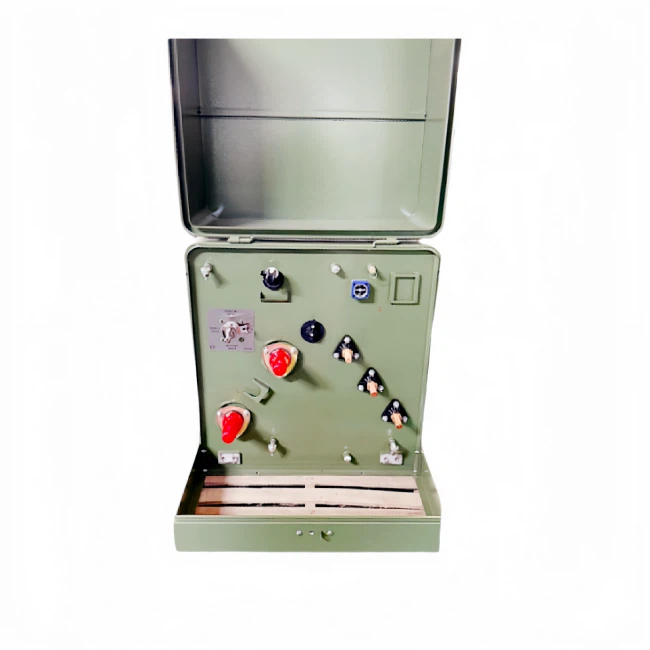

La valeur nominale du transformateur, telle que sa valeur nominale en kVA, affecte également l'impédance de court-circuit. Généralement, les transformateurs plus gros ont des impédances de court-circuit plus élevées. Par exemple, notreTransformateur monophasé à montage sur socle de 167 Kvaaura une impédance de court-circuit différente de celle d'un transformateur nominal plus petit.
Impact sur les performances du transformateur
1. Régulation de tension
L'impédance de court-circuit affecte la régulation de tension du transformateur. La régulation de tension est le changement de la tension secondaire du transformateur de conditions à vide à pleine charge. Une impédance de court - circuit plus élevée peut entraîner une chute de tension plus importante sous charge, ce qui signifie une mauvaise régulation de tension.
2. Efficacité
Cela a également un impact sur l’efficacité du transformateur. En fonctionnement normal, l'impédance de court - circuit provoque des pertes de puissance sous forme de pertes de cuivre. Ces pertes augmentent avec le carré du courant circulant dans les enroulements. Ainsi, un transformateur avec une impédance de court-circuit plus faible aura généralement un rendement plus élevé.
Choisir la bonne impédance de court-circuit
Lorsqu'il s'agit de choisir la bonne impédance de court-circuit pour un transformateur monophasé monté sur socle, cela dépend de l'application spécifique. Pour les applications où le système électrique est plus sensible aux courants de court - circuit, une impédance de court - circuit plus élevée peut être requise. D'un autre côté, pour les applications où une bonne régulation de tension et un rendement élevé sont plus importants, une impédance de court-circuit plus faible peut être préférée.
En tant que fournisseur, nous travaillons en étroite collaboration avec nos clients pour comprendre leurs besoins et recommander le transformateur le plus adapté avec la bonne impédance de court-circuit. Nous avons une large gamme deTransformateur monophasé à montage sur socleoptions disponibles, chacune conçue pour répondre à des besoins différents.
Conclusion
En conclusion, l'impédance de court-circuit d'un transformateur monophasé monté sur socle est un paramètre crucial qui affecte ses performances, sa protection et la stabilité du système électrique. Il est important de comprendre comment il est mesuré, quels facteurs l'affectent et quel impact cela a sur le fonctionnement global du transformateur.
Si vous êtes à la recherche d'un transformateur monophasé monté sur socle et que vous avez des questions sur l'impédance de court-circuit ou tout autre aspect de nos produits, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à faire le bon choix pour votre système électrique. Que vous ayez besoin d'unTransformateur de puissance monté sur socle monophaséou unTransformateur monophasé à montage sur socle de 167 Kva, nous avons ce qu'il vous faut. Commençons une conversation et trouvons la solution parfaite pour vos besoins.
Références
- Systèmes d'alimentation électrique par JR Lucas
- Ingénierie des transformateurs : conception, technologie et diagnostics par TA Lipo
