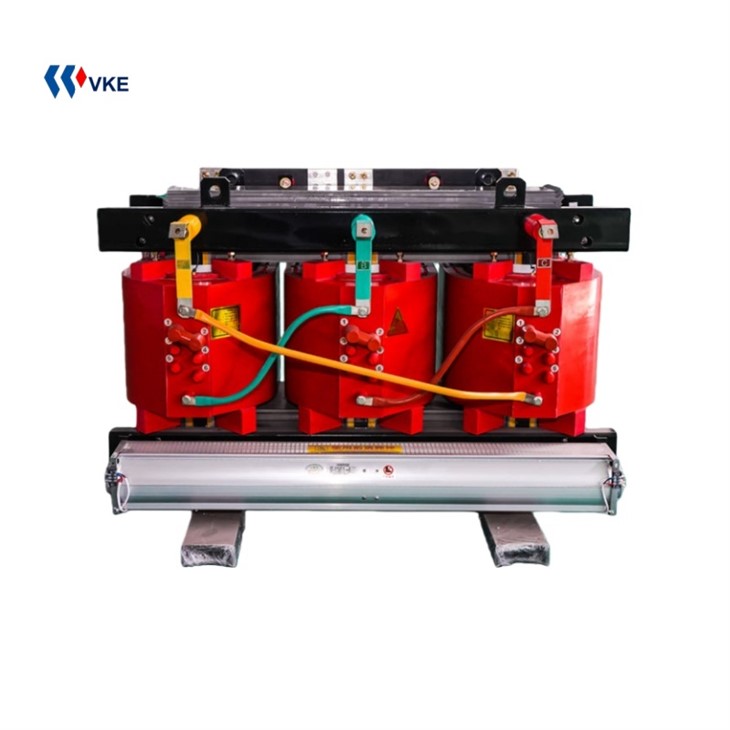

Transformateur sec en résine époxy

Transformateur sec en résine époxy

VKE est heureux d'annoncer qu'un lot de transformateur sec en résine époxy a été livré à un client estimé en parfait état. Ces transformateurs secs-fabriqués sur mesure seront utilisés pour la rénovation du réseau électrique rural à Luzhou, dans le Sichuan.
Envoyez demande
Description
Paramètres techniques

Introduction





VKE est heureux d'annoncer qu'un lot de transformateur sec en résine époxy a été livré à un client estimé en parfait état. Ces transformateurs secs-fabriqués sur mesure seront utilisés pour la rénovation du réseau électrique rural à Luzhou, dans le Sichuan.

Le transformateur sec en résine époxy utilise de la résine époxy comme matériau isolant principal. Les enroulements sont encapsulés dans de la résine époxy par le biais de processus de moulage ou d'enroulement sous vide, créant une structure d'isolation à semi-conducteurs-qui élimine le besoin d'huile isolante.



Paramètres techniques





Température : -25 degrés ~ 40 degrés

Altitude : 100 mètres ou moins

Classe d'isolation : F

Fréquence : 50 Hz

Type de refroidissement : AN/FN



Capacité

kVA

Groupe de connexion

Combinaison de tension

KV

Aucune-perte de charge

W

Sur-Perte de charge
W

Pas de-courant de charge
%

Impédance de court-circuit-
%

30

Yyn0

Dyna11

6-11±2*2.5%/0.4

190

710

2.0

4.0

50

270

1000

2.0

4.0

80

370

1380

1.5

4.0

100

400

1570

1.5

4.0

125

470

1850

1.5

4.0

160

540

2130

1.3

4.0

200

620

2530

1.3

4.0

250

720

2760

1.1

4.0

315

880

3470

1.1

4.0

400

980

3990

1.0

4.0

500

1160

4880

1.0

4.0

630

1340

5880

0.85

4.0

630

1300

5960

0.85

6.0

800

1520

6960

0.85

6.0

1000

1770

8130

0.85

6.0

1250

2090

9690

0.85

6.0

1600

2450

11700

0.85

6.0

2000

3050

14400

0.7

6.0

2500

3600

17100

0.7

6.0

1600

2450

12900

0.85

8.0

2000

3050

15900

0.7

8.0

2500

3600

18800

0.7

8.0



Caractéristiques





Conception sans huile-, aucun risque de fuite d'huile, garantit une sécurité élevée, adaptée aux environnements à haut -incendie-environnements tels que les-immeubles de grande hauteur, les métros et les centres de données.

La résine époxy offre une résistance mécanique élevée après durcissement, avec une excellente résistance à l'humidité, à la corrosion et des performances d'isolation stables

Aucun problème de vieillissement de l'huile, durée de vie prolongée, faibles coûts de maintenance, faibles dépenses d'exploitation-à long terme

Adopte généralement le refroidissement naturel par air (AN) ou le refroidissement forcé par air (AF), avec certains modèles dotés de systèmes de contrôle de température intelligents



PproduitDdétails –Crafté avecPdécision, GgarantiQqualité





Copper Wires

Fils de cuivre

Excellente conductivité électrique, résistance thermique supérieure, durée de vie prolongée

​​Silicon Steel Sheets

SiliconeSacierSfeuilles

Faible bruit, fonctionnement stable, performances supérieures

Epoxy Resin

EpoxyRésine

Résistant aux hautes températures/tensions

Crossflow Air Cooler

Refroidisseur d'air à flux transversal

Températures plus basses, surfaces d'échange thermique plus grandes, efficacité supérieure



LeCassaisonner& MvieillirPprocessus pourTransformateur sec en résine époxy





Gardez le moule de coulée propre et sec pour éviter tout impact négatif sur la qualité de la coulée.

Placez la bobine dans le moule de coulée, en vous assurant que les bords et les bornes de plomb du moule sont correctement scellés.

Suspendez le moule dans le réservoir de coulée.

Une étape cruciale dans tout le processus de casting :la préparation de résine époxy. Le poids du mélange requis doit être calculé avec précision en fonction du nombre, des spécifications et de la quantité de bobines à couler. Le processus de mélange doit respecter des exigences techniques strictes, notamment la proportion du mélange, le temps de mélange et la vitesse d'agitation, afin de garantir que le mélange répond aux normes de qualité.



Machine de coulée sous vide

Vacuum Casting Machine



Après la coulée, le durcissement doit être effectué rapidement pour minimiser le temps passé dans des environnements à basse -température. En effet, la résine époxy nécessite une température et un temps spécifiques pour garantir un durcissement et un durcissement complets. Une exposition prolongée à de basses températures peut affecter l'intégrité et la qualité du processus de durcissement.

Une fois le durcissement terminé, la bobine doit être retirée du moule, un processus appelé démoulage. Après démoulage, la bobine est remontée-et placée dans un four, où elle refroidit lentement. Ce processus doit être manipulé avec précaution pour éviter d’endommager ou de déformer la bobine.



Enroulements époxy

Epoxy Windings



FAQ





Q : Pourquoi nous choisir ?

Nous disposons d'une solide équipe de R&D avec plus de 20 ans d'expérience en conception de transformateurs et une connaissance de nombreuses normes internationales de transformateurs telles que CEI, IEEE/ANSI, CSA, etc. Ils ont plus de 20 ans d'expérience en matière d'instruments. Qualité excellente et stable avec la meilleure rentabilité-. Fournissez diverses conditions de paiement.

Q : Puis-je visiter votre usine ?

R : Bien sûr, nous vous invitons chaleureusement à visiter Jiangsu First Power. Veuillez d'abord essayer de contacter notre représentant commercial par e-mail. Nous organiserons le plan le plus raisonnable pour votre itinéraire.

Q : Quelle est votre quantité minimum de commande ?

R : La quantité minimale de commande est généralement de 1 à 2 pièces, et les produits personnalisés dépendent de la demande.

Q : Pouvez-vous fournir des services personnalisés ?

R : Bien entendu, des services personnalisés sont disponibles, notamment OEM et ODM. Veuillez nous faire part de vos exigences de personnalisation pour le produit et nous vous fournirons une réponse satisfaisante.
